กล่องดำรถไฟ คืออะไร ? รู้จักอุปกรณ์วัดความเร็วรถไฟ หลักฐานสำคัญเมื่อเกิดอุบัติเหตุ

เจาะลึกกลไกวัดความเร็วสุดคลาสสิกของ “กล่องดำรถไฟ” และไขข้อข้องใจว่าแตกต่างจาก “กล่องดำเครื่องบิน” อย่างไร ?

หลาย ๆ คนมักจะเคยได้ยินแต่ "กล่องดำ" ของเครื่องบิน ที่ถูกเรียกตรวจสอบทุกครั้งเมื่อมีเหตุการณ์สำคัญเกิดขึ้น แต่รู้หรือไม่ว่า "รถไฟ" ก็มีกล่องดำเช่นกัน หากอยากรู้ว่าขณะเกิดเหตุรถไฟวิ่งด้วยความเร็วเท่าไร คำตอบจะถูกบันทึกในม้วนกระดาษเล็ก ๆ ที่ถูกขีดด้วยเข็มโลหะตลอดการเดินทาง

อุปกรณ์วัดความเร็วรถไฟคืออะไร ?

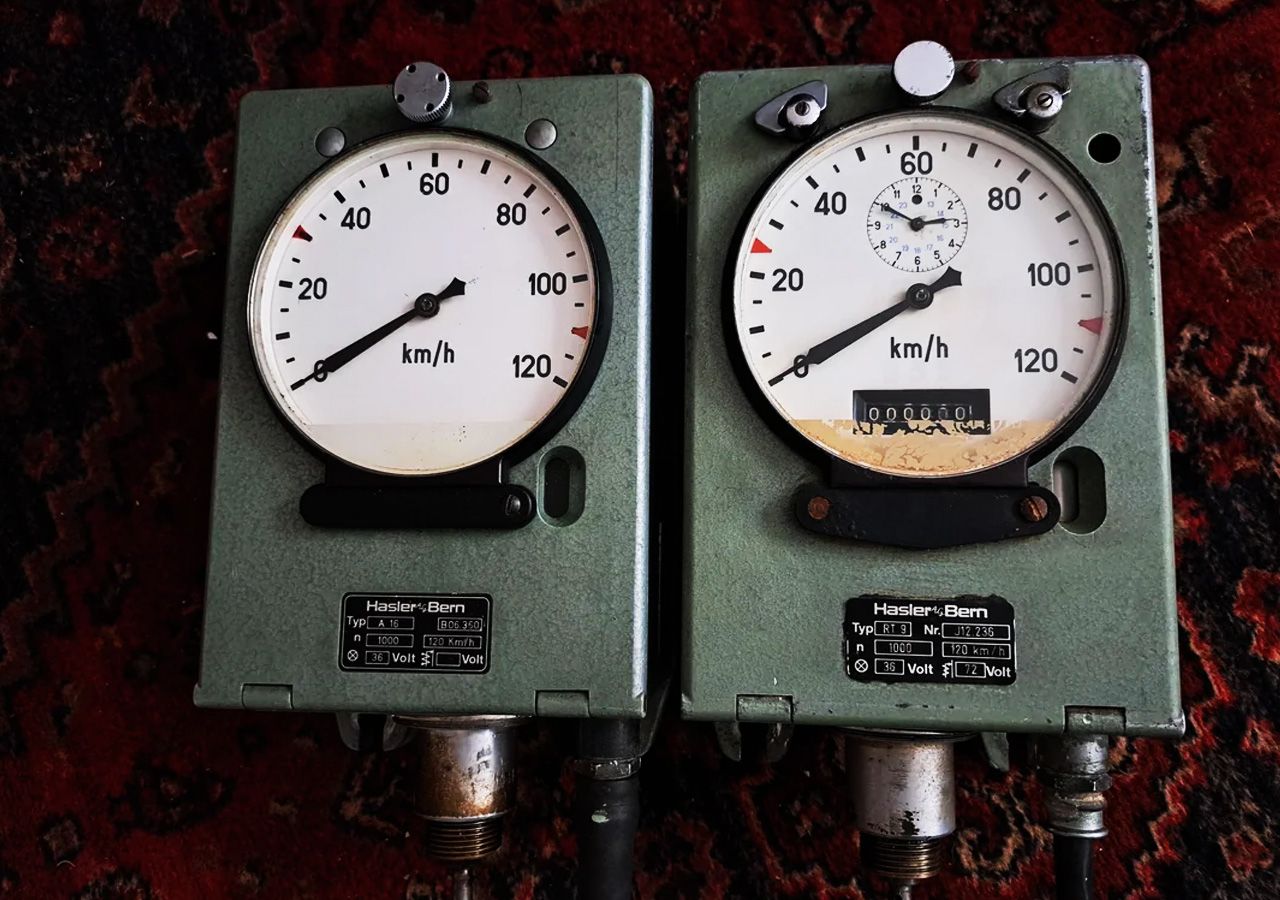

รถจักรของการรถไฟแห่งประเทศไทยทุกคันได้รับการติดตั้งอุปกรณ์วัดความเร็ว ซึ่งในวงการรถไฟมักเรียกกันว่า "กล่องดำ" แต่ความจริงแล้วมันไม่ได้มีสีดำเหมือนชื่อ และทำงานด้วยกลไกเชิงกลล้วน ๆ ไม่ใช่อิเล็กทรอนิกส์ดิจิทัลอย่างกล่องดำในเครื่องบินแต่อย่างใด

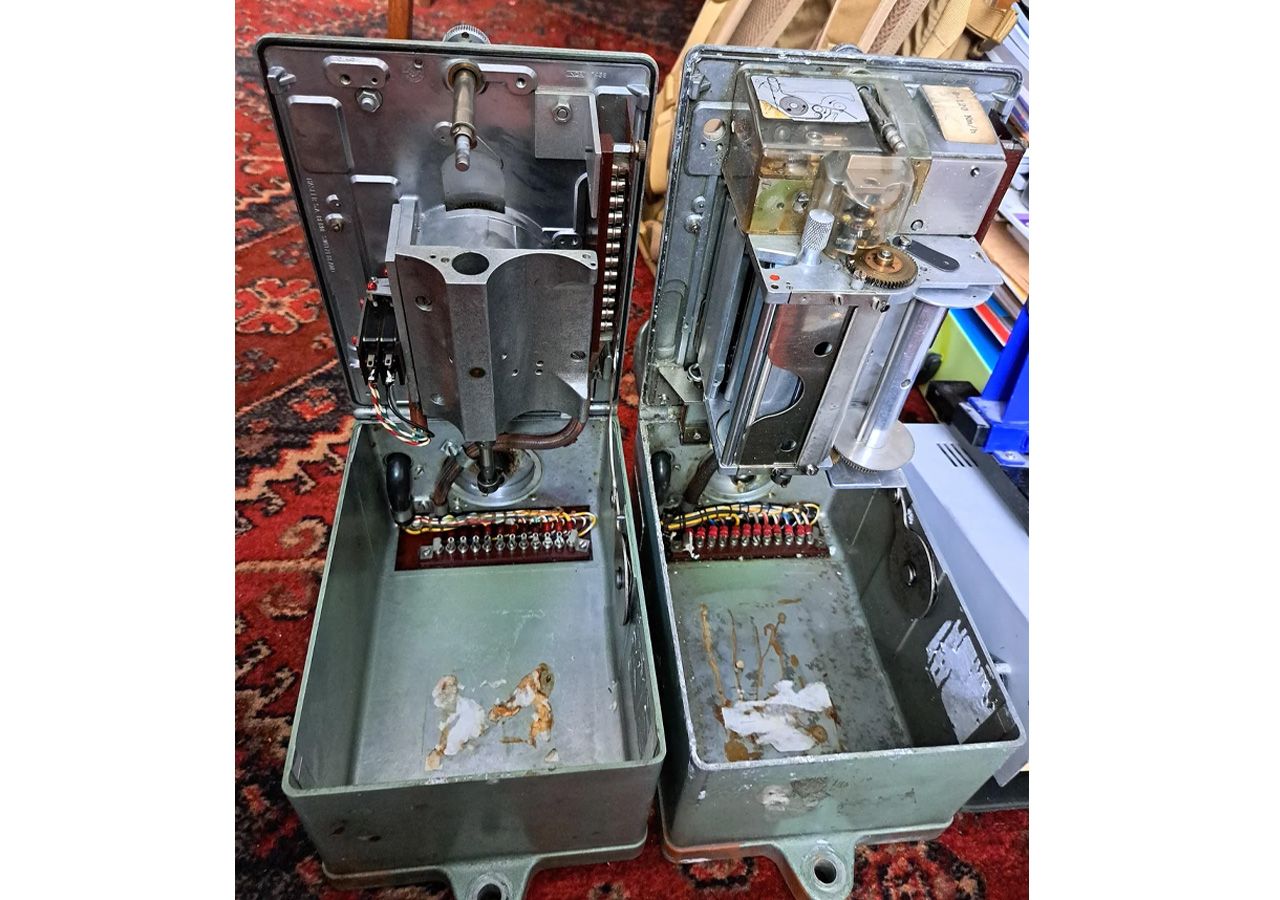

ภายในอุปกรณ์นี้มีเครื่องบันทึกความเร็วซ่อนอยู่ เครื่องนี้จะทำหน้าที่จดบันทึกทั้ง "ความเร็ว" และ "เวลา" พร้อมกันอย่างต่อเนื่องลงบน "เทปบันทึกความเร็ว" ซึ่งเป็นกระดาษม้วนพิเศษที่ออกแบบมาเฉพาะ

กลไกการทำงานของกล่องดำรถไฟ

1. รับสัญญาณความเร็วจากล้อ
เพลาของอุปกรณ์เชื่อมต่อกับล้อรถจักรโดยตรง เมื่อรถไฟเคลื่อนที่ การหมุนของล้อจะถูกแปลงเป็นค่าความเร็วผ่านระบบเฟืองและลูกตุ้มหนีศูนย์กลางภายใน

2. เข็มบันทึกขยับตามความเร็ว
เข็มโลหะขนาดเล็กถูกขับเคลื่อนด้วยกลไกสปริงและเฟือง เมื่อความเร็วเพิ่มขึ้นเข็มจะยกตัวสูงขึ้น เมื่อความเร็วลดลงเข็มก็ลดลงตาม

3. กระดาษเทปเดินไปข้างหน้าตามเวลา
นาฬิกากลไกภายในหมุนม้วนกระดาษด้วยความเร็วคงที่ ทำให้แกนนอนของกระดาษแทนเวลา และแกนตั้งแทนความเร็ว กราฟจึงถูกวาดขึ้นเองโดยอัตโนมัติตลอดการเดินทาง

4. ผลลัพธ์คือเส้นกราฟบนกระดาษ
เมื่อนำเทปออกมากางดู จะเห็นเส้นโค้งที่บอกได้ว่ารถไฟวิ่งเร็วเท่าไหร่ ณ เวลาใด มีการเบรกที่จุดไหน และปะทะกับวัตถุด้วยความเร็วเท่าไร

กล่องดำของ "รถไฟ" กับ "เครื่องบิน" ต่างกันอย่างไร ?

แม้จะถูกเรียกด้วยชื่อเดียวกัน แต่อุปกรณ์สองชนิดนี้แตกต่างกันมากในเชิงเทคโนโลยีและความสามารถ

กล่องดำเครื่องบิน
เป็นอุปกรณ์ที่ใช้บันทึกเสียงในห้องนักบิน เป็นระบบดิจิทัล บันทึกซ้ำทับตลอดเวลา และสามารถบันทึกค่าได้หลายร้อยพารามิเตอร์ มีระบบป้องกันการกระแทกและความร้อนสูง สามารถส่งสัญญาณหาตำแหน่งได้เมื่อเกิดอุบัติเหตุ

อุปกรณ์วัดความเร็วรถไฟ
เป็นอุปกรณ์ที่บันทึกเฉพาะ ความเร็วและเวลา โดยใช้ระบบกลไก บันทึกลงกระดาษจริง อ่านค่าได้ทันทีด้วยตา ไม่ต้องถอดรหัส ทำงานได้แม้เกิดไฟดับ เทปเปลี่ยนทุก 24 ชั่วโมงหรือตามรอบ

เทปบันทึกความเร็วเป็นหลักฐานที่สามารถอ่านได้เลย โดยไม่ต้องใช้ซอฟต์แวร์พิเศษ โดยสามารถนำม้วนกระดาษออกมาแผ่กางบนโต๊ะ และอ่านกราฟความเร็วได้ทันที ซึ่งในหลายกรณีทำให้สามารถระบุสาเหตุเบื้องต้นได้ภายในไม่กี่ชั่วโมงหลังอุบัติเหตุ

การอ่านเทปจากกล่องดำ ต้องดูอะไรบ้าง ?

• ความเร็วตลอดเส้นทาง
ตั้งแต่ออกจากสถานีต้นทาง ผ่านจุดต่าง ๆ จนถึงจุดเกิดเหตุ ว่าแต่ละช่วงวิ่งเร็วเกินกว่าอัตราที่กำหนดหรือไม่

• จุดที่มีการเบรก
กราฟจะลาดลงอย่างชัน แสดงตำแหน่งและเวลาที่พนักงานขับรถกดห้ามล้อ สามารถคำนวณได้ว่าเบรกก่อนชนกี่วินาที

• ความเร็ว ณ จุดปะทะ
ค่าที่อ่านได้จากเทปในช่วงเวลาที่ตรงกับจุดเกิดเหตุ บอกได้ว่ารถไฟชนด้วยความเร็วประมาณเท่าไร

• สภาพอุปกรณ์
รูปแบบกราฟที่ผิดปกติ เช่น ความเร็วกระโดดหรือสั่นไหว อาจชี้ไปยังปัญหาของล้อ เพลา หรือระบบห้ามล้อที่ไม่สมบูรณ์

ย้อนดูระบบบันทึกข้อมูลรถไฟทั่วโลก

นับตั้งแต่เครื่องบันทึกแบบกลไกที่ใช้กระดาษ จนถึงระบบดิจิทัลเชื่อมต่อ GPS ในปัจจุบัน เทคโนโลยีด้านนี้พัฒนามาตามยุคสมัยอย่างต่อเนื่อง

ยุคที่ 1 เครื่องบันทึกแบบกระดาษ (Paper Speed Recorder)

ประเทศที่ใช้ : ไทย, อินเดีย, ยุโรปตะวันออก และหลายประเทศในเอเชีย
ลักษณะเป็นการใช้เข็มขีดเส้นบนกระดาษม้วน ขับเคลื่อนด้วยกลไกนาฬิกา ไม่ต้องพึ่งไฟฟ้า ทนทาน อ่านผลได้ด้วยตาเปล่า แต่บันทึกได้เพียงความเร็วและเวลาเท่านั้น

ยุคที่ 2 Event Data Recorder (EDR) แบบดิจิทัล

ประเทศที่ใช้ : สหรัฐอเมริกา, ออสเตรเลีย, ยุโรปตะวันตก
ลักษณะเป็นการบันทึกข้อมูลลงหน่วยความจำดิจิทัล ครอบคลุมทั้งความเร็ว การเบรก สถานะสัญญาณไฟรถไฟ และแรงดันระบบห้ามล้อ ต้องใช้ซอฟต์แวร์ในการอ่านข้อมูล

ยุคที่ 3 Train Data Recorder พร้อม GPS Tracking

ประเทศที่ใช้ : ญี่ปุ่น, เกาหลีใต้, จีน, ยุโรปตะวันตก
ลักษณะเป็นการบันทึกข้อมูลละเอียดนับร้อยพารามิเตอร์พร้อมตำแหน่ง GPS แบบ Real-time ศูนย์ควบคุมรับรู้ตำแหน่งและสถานะของทุกขบวนได้ตลอดเวลา

ยุคที่ 4 ETCS / Automatic Train Protection (ATP)

ประเทศที่ใช้ : สหภาพยุโรป, ญี่ปุ่น (Shinkansen), จีน (CRH)
ไม่ได้ทำหน้าที่เพียงแค่บันทึกข้อมูล แต่เป็นระบบควบคุมความปลอดภัย โดยระบบจะสั่งเบรกโดยอัตโนมัติทันทีหากรถไฟวิ่งเร็วเกินกว่าความเร็วที่ได้รับอนุญาต เพื่อป้องกันอุบัติเหตุก่อนที่จะเกิดขึ้น

ทั้งนี้ ปัจจุบันการรถไฟแห่งประเทศไทยกำลังอยู่ในช่วงเปลี่ยนผ่านจากยุคที่ 1 สู่ยุคที่ 2 โดยเริ่มมีการนำเครื่องบันทึกความเร็วแบบดิจิทัลมาติดตั้งใช้งานในรถจักรบางส่วนแล้ว และอยู่ในระหว่างการศึกษาความเป็นไปได้ในการติดตามขบวนรถด้วยระบบ GPS ซึ่งจะช่วยยกระดับมาตรฐานความปลอดภัยให้ทัดเทียมกับระดับสากลมากยิ่งขึ้น

แม้ว่าอุบัติเหตุทางรถไฟจะเป็นเหตุการณ์ที่สร้างความกังวลและได้รับความสนใจจากประชาชนเป็นอย่างมาก แต่จากสถิติทั่วโลก พบว่า รถไฟเป็นหนึ่งในระบบขนส่งที่มีความปลอดภัยสูงที่สุด เมื่อเปรียบเทียบกับการเดินทางทางถนน โดยมีอัตราการเกิดอุบัติเหตุต่อระยะทางที่ต่ำกว่าอย่างเห็นได้ชัด

อุปกรณ์บันทึกความเร็ว หรือ "กล่องดำ" ของรถไฟ จึงเป็นหนึ่งในกลไกสำคัญที่ช่วยรักษาระดับความปลอดภัยนั้นไว้ ทั้งในฐานะเครื่องมือกำกับพฤติกรรมให้พนักงานขับรถปฏิบัติตามระเบียบจำกัดความเร็ว และในฐานะหลักฐานทางวิทยาศาสตร์ที่ช่วยให้การสืบสวนอุบัติเหตุเป็นไปอย่างแม่นยำ โปร่งใส ซึ่งจะนำไปสู่การพัฒนาและปรับปรุงระบบให้ดียิ่งขึ้นในอนาคต
